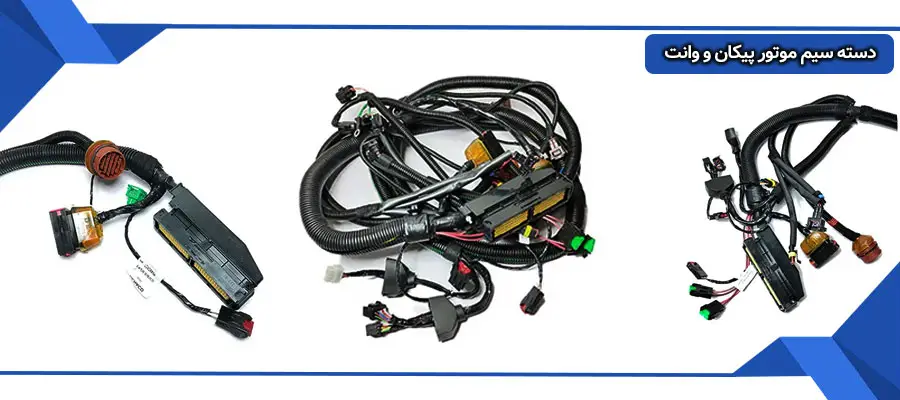

آشنایی با دسته‌سیم موتور پیکان و وانت

دسته‌سیم موتور پیکان و وانت مجموعه‌ای از سیم‌ها و سوکت‌های استاندارد است که ارتباط الکتریکی بین اجزای موتور را برقرار می‌کند. این مجموعه وظیفه دارد جریان برق و سیگنال‌ها را از بخش‌های اصلی مثل دینام، استارت، کوئل و سنسورها به سمت واحد کنترل و بخش‌های مصرف‌کننده منتقل کند.

در خودروهای پیکان و وانت، طراحی این دسته‌سیم نسبتاً ساده‌تر از سیستم‌های انژکتوری جدید است، اما دقت در ترتیب سیم‌ها و کیفیت اتصالات نقش زیادی در عملکرد صحیح موتور دارد. هرگونه قطعی یا اتصالی در این مسیر می‌تواند باعث بد کار کردن موتور، استارت نخوردن یا ضعف در جرقه زدن شود.

سیم‌های این مجموعه معمولاً از جنس PVC یا تفلون مقاوم در حرارت و روغن ساخته می‌شوند تا در شرایط سخت موتور دوام بیاورند. همچنین برای جلوگیری از نوسان ولتاژ، هر شاخه از سیم‌ها با نوار بافتی یا شیلد مخصوص محافظت می‌شود تا تماس ناخواسته و آسیب دیدگی اتفاق نیفتد.

بخش‌های اصلی دسته‌سیم موتور پیکان و وانت

دسته‌سیم موتور پیکان و وانت از چند بخش اصلی تشکیل می‌شه که هرکدوم وظیفه خاصی در انتقال جریان و فرمان‌های برقی دارن. این اجزا به‌صورت هماهنگ کار می‌کنن تا همه سنسورها، عملگرها و قطعات الکتریکی موتور درست عمل کنن. مهم‌ترین بخش‌ها عبارت‌ان از:

• سیم‌ها: مسیر اصلی انتقال جریان هستن. معمولاً از مس با روکش PVC یا تفلون ساخته می‌شن تا در برابر حرارت، بنزین و روغن مقاومت داشته باشن.
• فیش‌ها و سوکت‌ها: برای اتصال دسته‌سیم به قطعات مختلف مثل کوئل، سنسورها، انژکتورها و استارت استفاده می‌شن. نوع و کیفیت سوکت‌ها در عملکرد برق موتور خیلی مهمه.
• پوشش‌ها (غلاف و نوار چسب): وظیفه حفاظت از سیم‌ها در برابر بریدگی، لرزش و گرما رو دارن. بعضی قسمت‌هاش شیلد حرارتی آلومینیومی یا الیاف نسوز داره.
• شاخه‌ها یا انشعاب‌ها: دسته‌سیم موتور معمولاً چند مسیر جدا برای بخش‌هایی مثل سوخت، جرقه، سیستم شارژ و ECU داره. این انشعاب‌ها باعث نظم و سرویس‌پذیری بهتر می‌شن.
• گیره‌ها و بست‌ها: برای فیکس شدن دسته‌سیم روی بدنه و جلوگیری از تماسش با قطعات داغ استفاده می‌شن.
• برچسب‌ها یا کدگذاری‌ها: در نسخه‌های فابریک یا برندهای استاندارد، روی هر سوکت کد یا رنگ مشخصی درج شده تا در تعمیرات راحت‌تر تشخیص داده بشن.

علائم خرابی دسته‌سیم موتور پیکان و وانت

دسته‌سیم موتور پیکان و وانت اگر به‌مرور زمان دچار پوسیدگی، اتصالی یا قطعی بشه، چند نشونه‌ی مشخص داره. شناخت این علائم کمک می‌کنه سریع‌تر سراغ عیب‌یابی بری و جلوی خرابی بقیه‌ی قطعات گرفته بشه.

استارت نخوردن یا روشن نشدن موتور

این یکی از اولین و رایج‌ترین نشونه‌هاست. وقتی سیم استارت یا سیم تغذیه ECU قطعی، سولفاته یا اتصالی داشته باشه، مدار قطع می‌شه و موتور روشن نمی‌مونه.

بد کار کردن یا ریپ زدن موتور

اتصال ناقص در سیم‌های مربوط به کوئل، انژکتور یا سنسور دور موتور باعث ریپ زدن، افت قدرت یا ناهماهنگی در جرقه‌زنی می‌شه.

روشن شدن چراغ چک یا ارور متناوب

زمانی که ارتباط بین ایسیو و یکی از سنسورها مختل بشه، چراغ چک به‌صورت موقتی یا دائمی روشن می‌مونه. در بعضی موارد هم ارورهای متناوب و بی‌دلیل روی دستگاه دیاگ دیده می‌شن.

نوسان دور موتور در حالت درجا

در مدل‌های انژکتوری پیکان و وانت، خرابی در سیم‌کشی مخصوص انژکتورها یا سنسور دریچه گاز می‌تونه باعث بالا و پایین شدن دور موتور یا حتی خاموشی ناگهانی بشه.

بوی سوختگی یا داغ شدن سیم‌ها

اگر قسمتی از دسته‌سیم بیش از حد داغ یا بوی سوختگی حس بشه، معمولاً نشونه‌ی عبور جریان زیاد یا اتصالی بین سیم‌هاست. این حالت خطرناکه و باید فوراً بررسی بشه.

خراب شدن پیاپی فیوزها

وقتی فیوزها مکرراً می‌سوزن، احتمال زیاد قسمتی از سیم بدون عایق به بدنه تماس پیدا کرده. این ایراد خیلی وقت‌ها از پوسیدگی غلاف سیم در نزدیکی اگزوز یا دسته سیم زیر باک ایجاد می‌شه.

نحوه عیب‌یابی دسته‌سیم موتور پیکان و وانت

وقتی موتور پیکان یا وانت بد کار می‌کنه یا برق بعضی از بخش‌ها قطع می‌شه، لازم نیست فوراً سراغ تعویض دسته‌سیم بری. با چند تست ساده می‌تونی دقیق‌تر تشخیص بدی مشکل از سیم‌کشیه یا قطعه‌ای دیگه. در ادامه مراحل عیب‌یابی به‌صورت گام‌به‌گام آورده شده:

۱. بررسی چشمی

قبل از هر کاری، دسته‌سیم و بخش‌های قابل مشاهده رو نگاه کن:

• دنبال سیم‌های ذوب‌شده، چسبیده یا سیاه‌شده بگرد.
• اطراف سوکت‌ها (مثل انژکتور، کوئل، استارت و سنسور دمای آب) رو از نظر شل بودن یا سولفاته شدن چک کن.
• روغن یا حرارت زیاد نزدیک اگزوز می‌تونه روکش سیم‌ها رو خشک یا ترک‌دار کنه.

۲. تست تداوم سیم‌ها با مولتی‌متر

اگر بخش ظاهری سالمه، باید سراغ تست اهمی بری:

• مولتی‌متر رو روی حالت تداوم (Continuity) بذار.
• دو سر سیم مشکوک (مثلاً از ECU تا کوئل یا سنسور) رو اندازه بگیر.
• اگر مولتی‌متر بوق نزد یعنی قطعی یا مقاومت بالا وجود داره و باید اون مسیر رو بررسی یا تعویض کنی.

۳. تست افت ولتاژ زیر بار

گاهی سیم ظاهراً سالمه ولی در عمل جریان کافی رد نمی‌کنه.

• خودرو رو روشن کن.
• ولتاژ دو سر سیم مثبت مربوط به انژکتور یا کوئل رو در حالتی که موتور درجا کار می‌کنه اندازه بگیر.
• اگر افت ولتاژ بیش از ۰.۵ ولت بود، احتمال اتصال ضعیف، سولفاته شدن فیش یا مقاومت زیاد در مسیر زیاده.

۴. بررسی فیوزها و سوکت‌های مشترک

بعضی خرابی‌ها ریشه در کنتاکت‌های شل یا فیوز نیم‌سوز دارن.

• فیوزهای مربوط به سیستم موتور (ECU، پمپ بنزین، انژکتور) رو یکی‌یکی تست کن.
• سوکت‌های بین مسیر مثل سوکت دسته‌سیم اصلی و زیر داشبورد ممکنه با لرزش یا رطوبت قطع و وصل بشن.

۵. بررسی با دیاگ

در مدل‌های انژکتوری پیکان و وانت، دیاگ ابزار نهایی عیب‌یابی سیم‌کشیه:

• خطاهای سنسور دما، میل‌لنگ، دور موتور یا انژکتور رو بخون.
• اگر کد خطا ثابت نیست یا متناوب میاد و می‌ره، تقریباً مطمئن باش ایراد از سیم دسته‌سیم یا سوکت‌هاست نه از خود سنسور.

جمع‌بندی

دسته‌سیم موتور پیکان و وانت یکی از اجزای کلیدی در سیستم برق خودروه که تمام ارتباط‌های برقی بین ECU، انژکتور، کوئل، سنسورها و استارت از مسیر اون انجام می‌شن. با اینکه قطعه‌ای ساده به نظر میاد، ولی نقش مستقیمی در روشن شدن، پایداری دور موتور و عملکرد برق خودرو داره.

اگر علائمی مثل استارت‌نخوردن، ریپ‌زدن، نوسان دور موتور یا داغ شدن سیم‌کشی رو دیدی، احتمال خرابی در دسته‌سیم زیاده. توی این شرایط، با چند تست ساده (مثل بررسی چشمی، تست تداوم با مولتی‌متر و کنترل افت ولتاژ) می‌تونی منبع ایراد رو مشخص کنی.
