تعریف و کاربرد سیم کشی نیسان

سیم کشی موتور نیسان مجموعه‌ای منظم از سیم‌ها و کانکتورهای استاندارد است که ارتباط الکتریکی بخش‌های مختلف موتور را برقرار می‌کند. این مجموعه مسئول انتقال دقیق سیگنال‌ها و جریان الکتریکی بین قطعاتی مانند سنسورها، انژکتورها، کویل‌ها، دریچه گاز، سیستم جرقه‌زنی و ECU است و هماهنگی عملکرد آن‌ها را ممکن می‌سازد.

این مجموعه بر اساس نوع سیستم موتور در مدل‌های مختلف نیسان طراحی می‌شود؛ از جمله نسخه‌های کاربراتوری، انژکتوری و دوگانه‌سوز. کیفیت روکش سیم‌ها، نوع کانکتورها و استاندارد ساخت در عملکرد صحیح خودرو تأثیر مستقیم دارد. هرگونه آسیب یا نقص در دسته سیم می‌تواند موجب اختلال در عملکرد قطعات وابسته شود.

اجزای تشکیل‌دهنده سیم کشی نیسان و عملکرد هر بخش

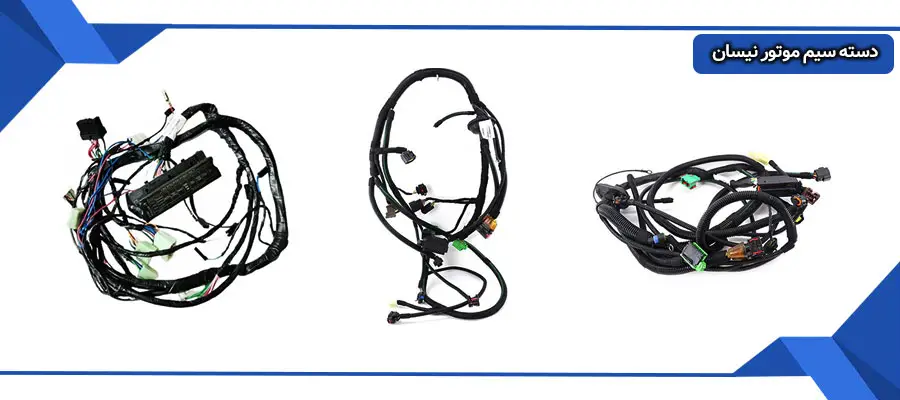

دسته سیم موتور نیسان مجموعه‌ای از کابل‌ها و کانکتورها است که وظیفه انتقال جریان برق و سیگنال بین قطعات مختلف موتور و سیستم‌های الکترونیکی خودرو را بر عهده دارد. این دسته سیم از چند بخش اصلی تشکیل شده که هرکدام نقش مهمی در عملکرد صحیح موتور دارند:

1. کابل‌های اصلی برق

این کابل‌ها جریان برق مورد نیاز قطعات بزرگ مانند استارت، دینام و سیستم‌های احتراق را منتقل می‌کنند. کیفیت و ضخامت این کابل‌ها اهمیت زیادی دارد تا جریان بدون افت به مصرف‌کننده برسد.

2. کابل‌های سنسورها

این دسته سیم شامل کابل‌های متصل به سنسورهای مختلف موتور است، مانند سنسور دمای آب، فشار روغن، سنسور اکسیژن و سنسور موقعیت میل‌لنگ. این کابل‌ها سیگنال‌ها را به واحد کنترل الکترونیکی (ECU) منتقل می‌کنند تا عملکرد موتور بهینه شود.

3. کانکتورها

کانکتورها بخش‌هایی هستند که کابل‌ها را به قطعات مختلف موتور متصل می‌کنند. هر کانکتور طراحی خاصی دارد تا اتصال محکم و بدون اختلال فراهم شود و از قطع شدن کابل در حین لرزش‌های موتور جلوگیری شود.

4. روکش‌ها و محافظ‌ها

برای محافظت از کابل‌ها در برابر حرارت، رطوبت و سایش، دسته سیم موتور دارای روکش‌های پلاستیکی یا لاستیکی است. برخی از مدل‌ها همچنین از لایه‌های ضد حرارت برای مقاومت در دمای بالای موتور بهره می‌برند.

5. دسته سیم های فرعی

دسته سیم‌ها معمولاً دارای شاخه‌های فرعی هستند که هر شاخه به بخش مشخصی از موتور یا سیستم الکترونیکی متصل می‌شود. این شاخه‌ها امکان مدیریت بهتر کابل‌ها و کاهش تداخل سیگنال را فراهم می‌کنند.

بخش	وظیفه	نکته
کابل اصلی	انتقال برق به قطعات مهم موتور	ضخامت و کیفیت کابل برای عملکرد صحیح حیاتی است
کابل سنسورها	انتقال سیگنال‌ها به ECU	بررسی و اتصال صحیح سالانه ضروری است
کانکتورها	اتصال کابل‌ها به قطعات موتور	شل بودن یا خوردگی باعث قطع جریان می‌شود
روکش‌ها	محافظت از کابل‌ها	مقاومت در برابر حرارت، رطوبت و سایش مهم است
شاخه فرعی	مدیریت و سازماندهی کابل‌ها	جلوگیری از تداخل سیگنال و نصب آسان ضروری است

انواع سیم کشی موتور نیسان در مدل‌های مختلف

دسته سیم موتور در مدل‌های مختلف نیسان با توجه به نوع موتور، سیستم سوخت‌رسانی و تجهیزات الکترونیکی متفاوت است. تفاوت‌های اصلی به چند بخش تقسیم می‌شوند:

تفاوت در نوع سیستم سوخت

• کاربراتوری: در مدل‌های قدیمی نیسان با موتور کاربراتوری، دسته سیم ساده‌تر است و تعداد کابل‌ها و سنسورها کمتر است. بیشتر تمرکز روی انتقال برق به استارت، دینام و سیستم احتراق است.

• انژکتوری: در مدل‌های انژکتوری، تعداد کابل‌ها بیشتر است و کابل‌های مربوط به سنسورها و کنترل انژکتورها نیز اضافه می‌شوند تا هماهنگی بین ECU و موتور حفظ شود.

• دوگانه‌سوز: در مدل‌های دوگانه، شاخه‌ها و کابل‌های مخصوص سیستم گاز نیز به دسته سیم اضافه می‌شوند تا کنترل جریان سوخت دوم امکان‌پذیر شود.

تفاوت در طول و شکل شاخه‌ها

در مدل‌های مختلف، شاخه‌های دسته سیم موتور طول و مسیر متفاوتی دارند تا متناسب با جایگاه قطعات موتور و فضای موجود در موتورخانه باشند. این طراحی باعث نصب آسان و جلوگیری از تداخل با دیگر قطعات می‌شود.

تفاوت در کانکتورها و نوع سوکت‌ها

مدل‌های جدیدتر نیسان از کانکتورهای پیشرفته‌تر و مقاوم در برابر حرارت و رطوبت استفاده می‌کنند. این تغییر باعث افزایش دوام و کاهش احتمال قطعی اتصال در شرایط سخت موتور می‌شود.

تفاوت در مواد عایق و محافظ

در مدل‌های مدرن، روکش‌ها و محافظ‌ها مقاوم‌تر و با کیفیت‌تر هستند تا در برابر دمای بالای موتور، لرزش و خوردگی مقاومت داشته باشند. در مدل‌های قدیمی‌تر، روکش‌ها ممکن است ساده‌تر و کمتر مقاوم باشند.

علائم خرابی سیم کشی موتور نیسان

خرابی دسته سیم موتور می‌تواند عملکرد موتور و سیستم‌های الکترونیکی خودرو را تحت تأثیر قرار دهد. مهم‌ترین علائم خرابی شامل موارد زیر است:

روشن نشدن موتور

اگر جریان برق به استارت یا سیستم احتراق به درستی منتقل نشود، خودرو ممکن است روشن نشود یا استارت نخورد.

ایراد در سنسورها

خرابی کابل‌های متصل به سنسورها باعث می‌شود که ECU اطلاعات غلط دریافت کند و موتور عملکرد نادرست داشته باشد، مانند افزایش مصرف سوخت یا کارکرد نامنظم موتور.

قطعی یا اختلال در چراغ‌ها و نشانگرها

اگر برخی کابل‌ها دچار قطعی یا اتصال کوتاه شوند، چراغ‌های داشبورد یا سیستم‌های هشدار ممکن است به درستی کار نکنند.

خاموش و روشن شدن ناگهانی موتور

اتصال ضعیف یا قطعی در شاخه‌های دسته سیم می‌تواند باعث قطع و وصل جریان برق به سیستم‌های حیاتی موتور شود و موتور به صورت ناگهانی خاموش یا روشن شود.

بوی سوختگی یا دود

در صورت اتصال کوتاه یا آسیب دیدن روکش‌ها، ممکن است بوی سوختگی کابل یا دود مشاهده شود که نشانه خطر جدی است و نیاز به بررسی فوری دارد.

مشکلات عملکرد سیستم دوگانه‌سوز یا انژکتور

در مدل‌های دوگانه یا انژکتوری، خرابی دسته سیم ممکن است باعث کارکرد ناقص گاز یا بنزین شود و موتور به درستی نیرو نگیرد.

عیب‌یابی دسته سیم موتور نیسان

عیب‌یابی دسته سیم موتور نیازمند بررسی دقیق کابل‌ها، کانکتورها و اتصال‌های برق است. مراحل اصلی به شکل زیر است:

بررسی ظاهری کابل‌ها و روکش‌ها

• ابتدا تمام دسته سیم را از نظر ترک، سوختگی، پارگی یا پوسیدگی بررسی کنید.

• نقاطی که نزدیک موتور، اگزوز یا قطعات متحرک هستند، بیشتر در معرض آسیب قرار دارند.

بررسی کانکتورها

• کانکتورها را از نظر شل شدن یا خوردگی بررسی کنید.

• در صورت نیاز، کانکتورها را تمیز کنید تا اتصال بهینه برقرار شود.

استفاده از مولتی‌متر

• جریان و ولتاژ کابل‌ها را با مولتی‌متر اندازه‌گیری کنید.

• بررسی مقاومت و جریان عبوری در شاخه‌ها می‌تواند نقاط خرابی یا قطعی را مشخص کند.

تست سنسورها و قطعات متصل

• اگر علائم خرابی مرتبط با سنسورها است، کابل‌ها و سوکت‌های متصل به آن سنسورها را جداگانه بررسی کنید.

• اطمینان حاصل کنید که سیگنال به ECU به درستی منتقل می‌شود.

بررسی عملکرد موتور

• پس از اطمینان از سلامت کابل‌ها و کانکتورها، موتور را روشن و عملکرد آن را بررسی کنید.

• هرگونه خاموش و روشن شدن ناگهانی، عدم پاسخ‌دهی سنسورها یا نوسان دور موتور می‌تواند به دسته سیم مرتبط باشد.

شناسایی قطعات آسیب‌دیده

• در صورت مشاهده آسیب یا عملکرد نامناسب، شاخه یا کابل مربوطه را تعویض کنید.

• در برخی موارد تعویض کامل دسته سیم توصیه می‌شود تا مشکلات آینده جلوگیری شود.

جمع‌بندی

سیم کشی موتور نیسان مجموعه‌ای از کابل‌ها و کانکتورها است که جریان برق و سیگنال‌ها را بین قطعات موتور و سیستم‌های الکترونیکی خودرو منتقل می‌کند. این مجموعه شامل کابل‌های اصلی برق، کابل‌های متصل به سنسورها، کانکتورها، روکش‌ها و شاخه‌های فرعی است که هر کدام نقش مشخصی در عملکرد صحیح موتور دارند.

تفاوت دسته سیم‌ها در مدل‌های مختلف نیسان به نوع سیستم سوخت، طول و مسیر شاخه‌ها، نوع کانکتورها و کیفیت روکش‌ها بستگی دارد. مدل‌های کاربراتوری ساده‌تر، مدل‌های انژکتوری دارای کابل‌های بیشتر و مدل‌های دوگانه‌سوز شامل شاخه‌های اضافی برای سیستم گاز هستند.

علائم خرابی دسته سیم شامل روشن نشدن موتور، ایراد در سنسورها، قطعی یا اختلال در چراغ‌ها، خاموش و روشن شدن ناگهانی موتور، بوی سوختگی و مشکلات عملکرد سیستم‌های سوخت است.
