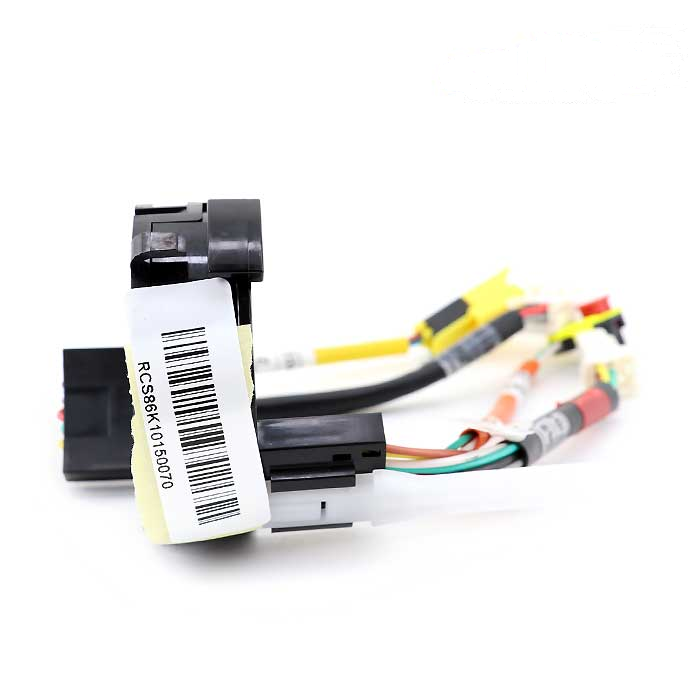

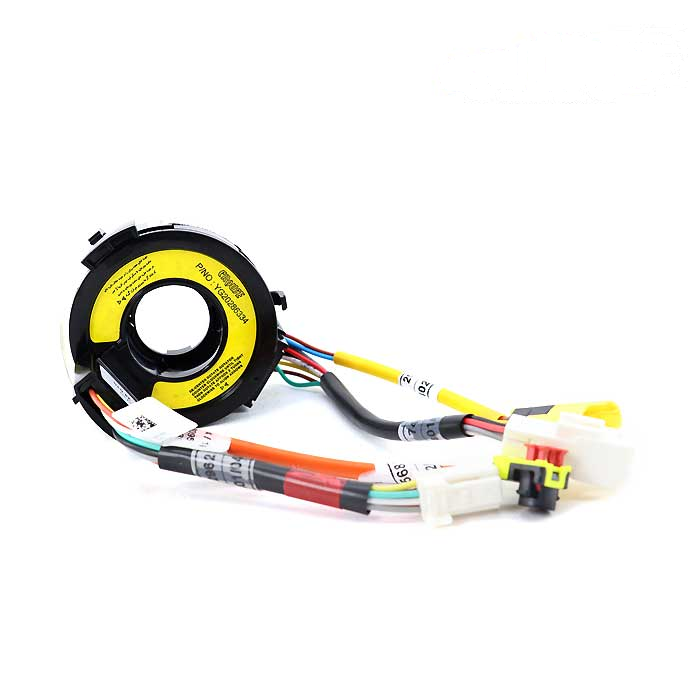

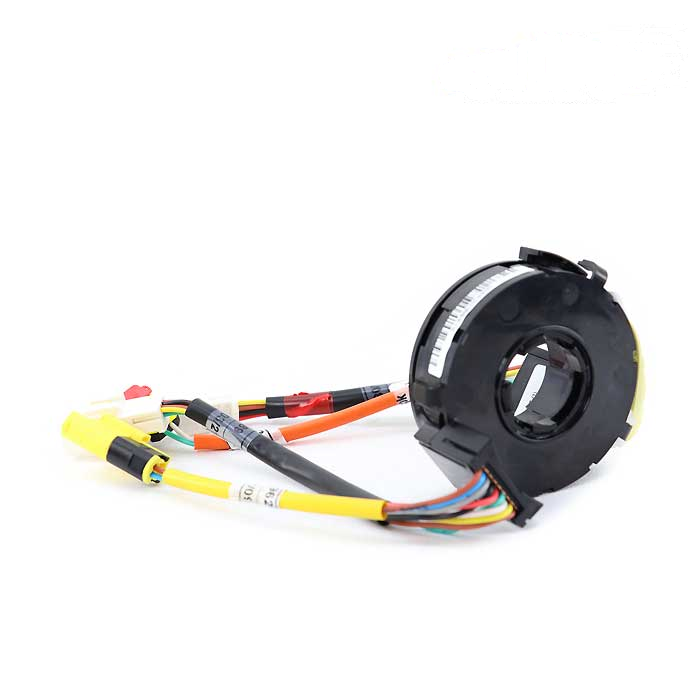

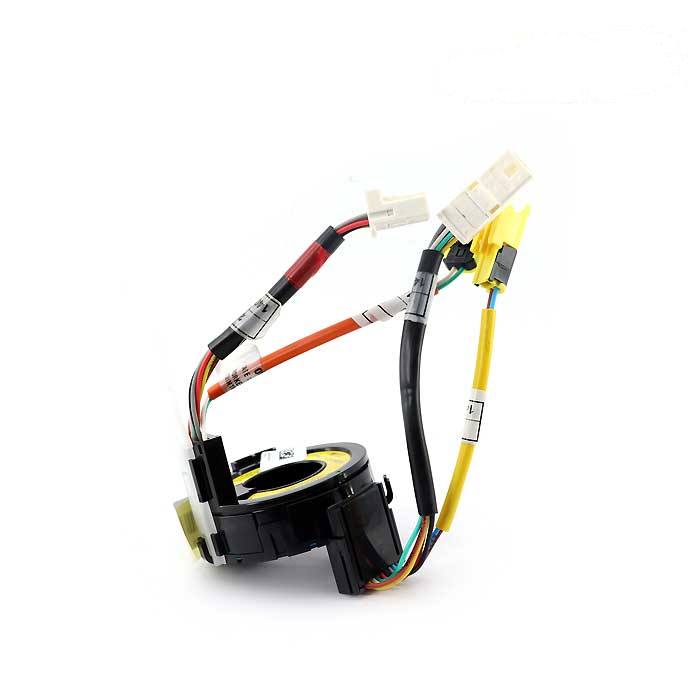

رابط چرخشی غربیلک فرمان پژو پارس 9 کانال کروز
رابط چرخشی یا کابل ریبون غربیلک فرمان یکی از اجزای حیاتی و نسبتاً ناشناخته در ساختار سیستم فرمان خودروهای مدرن مانند پژو پارس است. این قطعه که تحت عنوان رابط چرخشی 9 کانال کروز کنترل یا نوار رابط غربیلک فرمان نیز شناخته می‌شود، نقشی کلیدی در انتقال سیگنال‌های الکترونیکی از غربیلک فرمان به سایر اجزای خودرو ایفا می‌کند، بدون اینکه محدودیتی در چرخش فرمان ایجاد شود.
مزایای رابط 9 کانال کروز
-
پشتیبانی کامل از سیستم کروز کنترل فعال (Active Cruise)
-
سازگاری با دکمه‌های چندکاره روی فرمان
-
قابلیت ارتقاء راحت سیستم فرمان به نسخه‌های هوشمندتر
-
افزایش ایمنی و کاهش خطای اتصال سیمی در خودرو
ساختار فنی رابط چرخشی

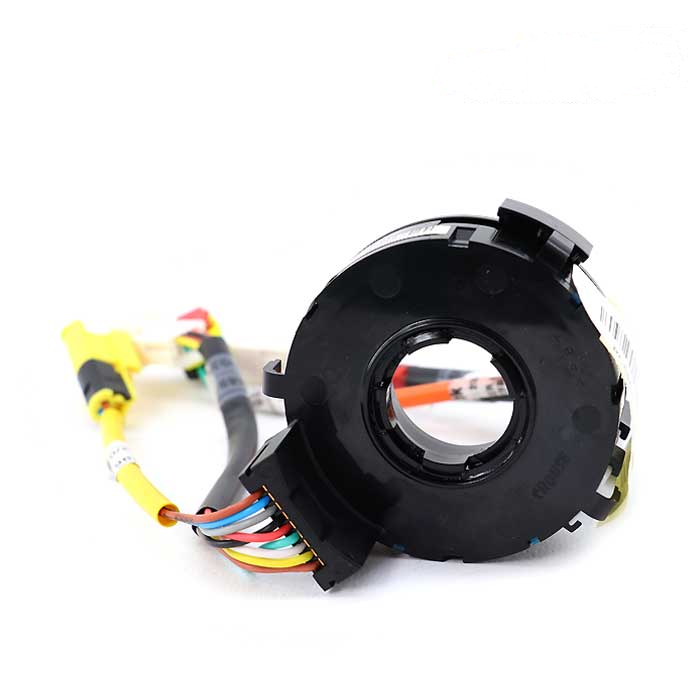

رابط چرخشی به‌صورت یک کپسول دایره‌ای شکل طراحی می‌شود که در داخل آن نواری تخت و مارپیچی از سیم‌ها قرار دارد. این نوار که از جنس مقاوم و انعطاف‌پذیر ساخته شده، می‌تواند همراه با چرخش فرمان، باز و بسته شود و ارتباط میان غربیلک و سایر اجزا را حفظ کند.
اجزای اصلی رابط چرخشی:
-
بدنه پلاستیکی مقاوم در برابر ضربه و حرارت
-
نوار سیم‌کشی تخت با 9 مسیر جداگانه
-
کانکتورهای ورودی و خروجی استاندارد (جک ایربگ و سوکت فرمان)
- قفل تنظیم وضعیت اولیه جهت نصب صحیح
نحوه نصب رابط چرخشی 9 کانال کروز در پژو پارس
-
پیچ‌گوشتی ستاره‌ای
-
آچار آلن
-
سوکت کش
-
قفل فرمان یا ابزار نگهدارنده
-
دیاگ در صورت نیاز برای پاک کردن خطا
مراحل نصب
-
-
خاموش کردن خودرو و قطع باتری: برای جلوگیری از فعال شدن ایربگ.
-
باز کردن غربیلک فرمان: باز کردن پیچ مرکزی و خارج کردن فرمان.
-
جدا کردن رابط قبلی: با دقت سوکت‌ها را جدا کرده و رابط قبلی را خارج کنید.
-
نصب رابط جدید: مطمئن شوید که در موقعیت مرکزی نصب می‌شود (علامت قفل روی رابط باید در مرکز قرار گیرد).
-
اتصال سوکت‌ها و نصب مجدد فرمان
-
بررسی عملکرد: تست دکمه‌های روی فرمان، بوق، ایربگ و در صورت نیاز پاک کردن خطای ایربگ با دستگاه دیاگ.
-
