معرفی رابط چرخشی فرمان
رابط چرخشی غربیلک فرمان که در بازار به نام‌های کلاک اسپرینگ، سیم‌پیچ ایربگ فرمان یا سیم حلقه‌ای نیز شناخته می‌شود، قطعه‌ای است که اجازه می‌دهد برقراری ارتباط الکتریکی بین اجزای ثابت بدنه خودرو و اجزای متحرک روی فرمان (مانند ایربگ، بوق، کلیدهای کنترلی) حتی هنگام چرخاندن فرمان حفظ شود.
این قطعه متشکل از نواری از سیم‌های متعدد است که به صورت مارپیچی در بدنه‌ای دایره‌ای شکل، بین ستون فرمان و غربیلک فرمان قرار گرفته و هنگام چرخش فرمان، این سیم‌ها باز و بسته می‌شوند اما هیچگاه قطع یا کشیده نمی‌شوند.
در نسخه ۷ کانال مخصوص پژو پارس، تعداد مسیرهای الکتریکی افزایش یافته تا قابلیت پشتیبانی از مجموعه کامل دکمه‌ها (مالتی‌مدیا، کروز کنترل، تلفن و…) و تجهیزات نسل جدید بدون کوچکترین تأخیر فراهم شود.
وظایف و کانال‌های ارتباطی Clock Spring پژو پارس ۷ کانال
- انتقال سیگنال ایربگ راننده: مسیر اصلی برای ارسال جریان به کیسه هوا حین تصادف.
- بوق: انتقال جریان بوق بدون توجه به جهت فرمان.
- دکمههای کنترل مالتی‌مدیا: شامل کنترل سیستم صوتی، قطع و وصل تماس، تغییر موزیک و غیره.
- کروز کنترل: فعال/غیرفعال و تنظیم سرعت.
- کنترل تلفن و تماس: پاسخ‌دهی به تماس یا شماره‌گیری صوتی.
- دکمههای کامپیوتر سفری یا تنظیمات: فعال‌سازی کامپیوتر سفر (Trip Computer).
- چراغ‌ها یا سایر تجهیزات اضافه (در برخی مدل‌های سفارشی): مثل کنترل دی‌لایت یا نورپردازی کابین.
این امکانات باعث شده رابط ۷ کانال فقط محدود به کارکرد ساده (مثل مدل‌های ۲ یا ۴ کانال) نباشد و مخصوص فرمان‌های مالتی مدیا و فول آپشن جدید طراحی گردد.
نقش برند کروز در تولید clock spring پژو پارس
شرکت کروز (Crouse) از پیشگامان ساخت قطعات الکترونیکی و الکتریکی صنعت خودروی ایران است. کیفیت ساخت محصولات کروز مورد تائید خودروسازان تمامی خطوط ایران‌خودرو و سایپا مخصوصا در بخش ایمنی و یونیت‌های حساس قرار دارد.
ویژگی‌های ویژه رابط چرخشی فرمان پژو پارس کروز:
- مطابقت ۱۰۰٪ با نقشه سیم‌کشی، سوکت‌ها و دکمههای فرمان پژو پارس
- استفاده از مواد اولیه وارداتی ضدحرارت و ضدفرسایش
- تست مقاومت کششی و تحمل چرخش زیاد (طول عمر بالا)
- وجود لیبل اصالت و پلمپ فنی ضدبازشدگی
- تست عملکرد ایربگ، بوق و دکمه‌ها توسط دستگاه‌های تخصصی پیش از خروج از کارخانه

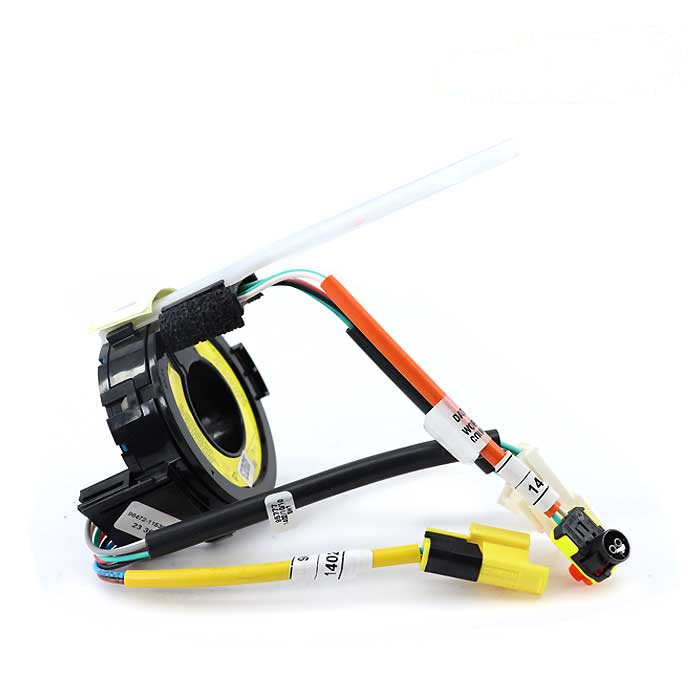

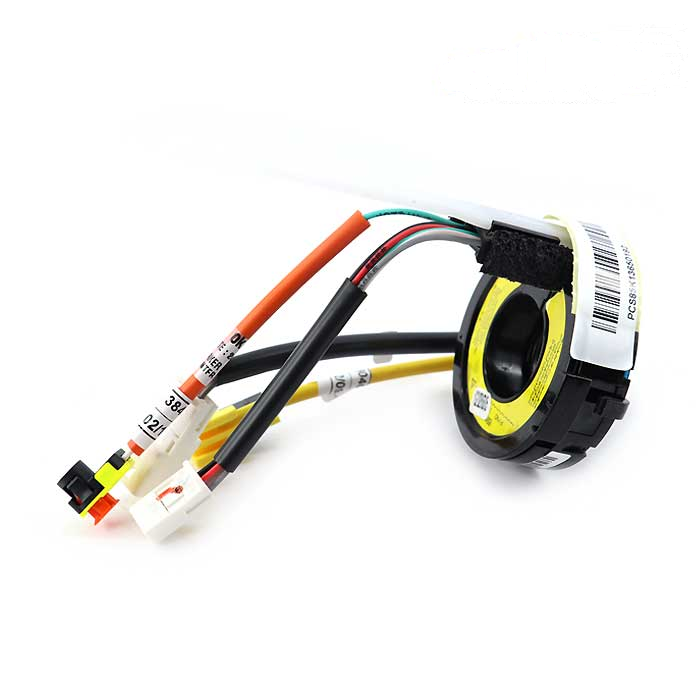

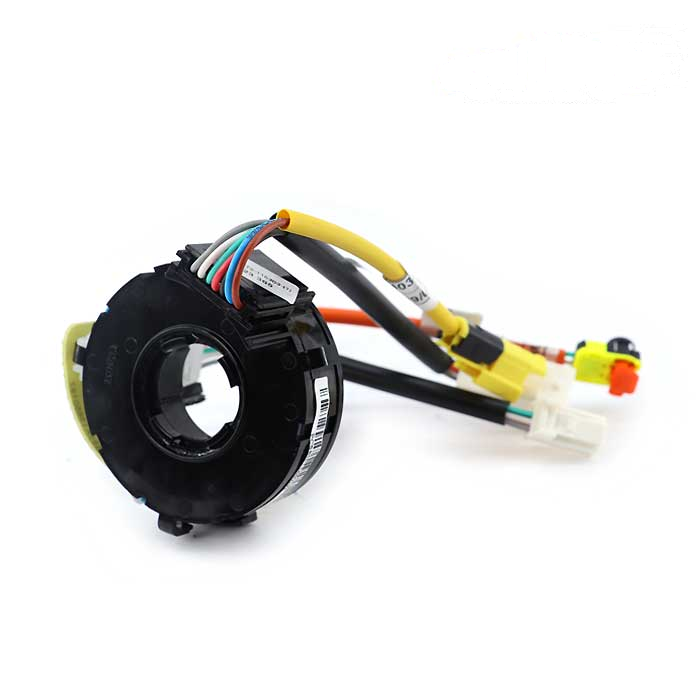

اجزای تشکیل‌دهنده رابط چرخشی ۷ کانال کروز پارس
- بدنه پلاستیکی مستحکم :طراحی شده جهت تحمل ضربه و فشار مکانیکی هنگام نصب و حین چرخش‌های متوالی.
- فلت کابل چند رشته‌ای (Multi Stranded Loop Cable):این کابل که قلب رابط است، از جنس مس با روکش مقاوم در برابر حرارت و سایش ساخته شده و هر کانال مسئولیت انتقال یک سیگنال مجزا را دارد.
- کانکتورهای فابریک: دارای ۲ یا ۳ سوکت مخصوص که تطبیق کامل با سوکت ایربگ، بوق و مجموعه سیم فرمان دارد.
- سیستم چرخشی ضدفرسایش :یاتاقان داخلی و سیستم هدایت کابل طراحی شده تا عمر رابط به بیش از ۲۵۰ هزار کیلومتر یا ده سال کارکرد واقعی برسد.
- علائم اصالت و شماره فنی حک شده: کروز روی بدنه شماره سریال و لیبل تاییدیه خود را درج می‌کند تا امکان رهگیری و تشخیص قطعه اصل از تقلبی به راحتی فراهم باشد.
اهمیت استفاده از قطعه اصل کروز
- ایمنی کامل در زمان عملکرد ایربگ: قطعات متفرقه عمدتاً از انتقال درست سیگنال اطمینان ندارند و می‌تواند جان راننده را به خطر اندازد.
- سازگاری با سیم‌کشی خودرو و جلوگیری از خطا در یونیت ایربگ
- عدم بروز نویز، قطعی یا پارگی زودرس کابل
- ضمانت اصالت و خدمات پس از فروش کروز
- تست شده مطابق شرایط آب و هوایی ایران
نشانه‌های خرابی رابط چرخشی فرمان پارس
۱. روشن ماندن چراغ ایربگ روی صفحه کیلومتر
۲. بوق نزدن یا کار نکردن بوق به صورت مقطعی
۳. عمل نکردن یا اختلال در دکمههای روی فرمان
۴. شنیدن صدای جیرجیر یا تق تق از پشت غربیلک هنگام چرخاندن فرمان
۵. ثبت خطای “Open Circuit Airbag” یا کد خاص مربوط به Clock Spring در دیاگ
در صورت مشاهده، تعویض قطعه تنها راه ایمن و اصولی است.
روش نصب و تعویض کلاک اسپرینگ فرمان پارس ۷ کانال
- کابل منفی باتری را جدا کنید و ۱۰ دقیقه صبر نمایید.
- قاب غربیلک فرمان را باز کنید؛ پیچ‌ها را با آچار مخصوص باز نمایید.
- سوکت ایربگ را با حوصله جدا کنید (هرگز آن را نکشید یا فشار ندهید).
- فرمان را باز کرده و رابط چرخشی قبلی را از جای خود خارج کنید.
- رابط جدید را دقیقاً با پوزیشن صفر (یعنی وسط بودن حلقه‌های داخلی) نصب نمایید.
- سوکت‌ها را در جای خود به دقت نصب و مطمئن شوید محکم و بدون لقی هستند.
- غربیلک و قاب را مجدداً ببندید و باتری را متصل نمایید.
- با دستگاه دیاگ خطاها را پاک کنید و تست نهایی انجام دهید.
چک لیست تست سلامت پس از نصب
- چراغ ایربگ خاموش باشد و خطا ندهد
- همه دکمههای فرمان و بوق بدرستی کار کنند
- هیچ صدای غیرعادی از غربیلک شنیده نشود
- در مسیر تست جاده‌ای، فرمان روان و هیچ صدای تقه نداشته باشد
چگونه قطعه اصل را تشخیص دهیم؟
- وجود لیبل و هولوگرام کروز با بارکد اصالت
- بسته‌بندی پلمپ، جعبه آبی یا سبز اختصاصی کروز
- شماره فنی منحصر به فرد حک شده روی بدنه
- وزن و کیفیت بالاتر نسبت به نمونه معمولی
- تناسب دقیق کانکتورها و نبود هرگونه تراش یا تعویض در سوکت‌ها
مشکلات استفاده از قطعات تقلبی یا غیر اورجینال
- عمل نکردن ایربگ حین تصادف
- خطا دادن پیوسته یونیت و هزینه مجدد تعمیر
- آسیب دیدن سیم‌کشی اصلی فرمان
- عملکرد ناقص و پر سروصدای دکمههای روی فرمان
- سوزاندن یونیت ایربگ (هزینه بسیار بالا برای تعمیر)
- کاهش طول عمر فرمان و جلوبندی خودرو
تفاوت رابط چرخشی پارس ۷ کانال کروز با مدل‌های دیگر
| ویژگی | مدل ۷ کانال (کروز) | مدل ساده‌تر | مدل متفرقه |
|---|---|---|---|
| تعداد سیگنال | ۷ مسیر کامل | ۲ یا ۴ مسیر | معمولاً ناقص |
| ایمنی ایربگ | تضمین‌شده و قطعی | پرریسک/ناقص | پرریسک، احتمال خرابی |
| عمر مفید | بسیار بالا | متوسط | پایین |
| تست کارخانه | بله | محدود | معمولاً ندارد |
| کیفیت بدنه | پلاستیک مقاوم و استاندارد | متوسط | ضعیف |
راهنمای خرید رابط چرخشی فرمان پارس ۷ کانال کروز
- فقط از فروشندگان معتبر با گارانتی خرید کنید.
- شماره فنی قطعه را با خودرو خود تطبیق دهید.
- به هیچ‌وجه سراغ قطعات استوک یا باز شده نروید.
- فریب قیمت‌های بسیار پایین را نخورید؛ کیفیت ایمنی را فدای قیمت نکنید.
- حتماً از بسته‌بندی اورجینال کروز و هولوگرام روی جعبه مطمئن شوید.
نکات نگهداری و افزایش طول عمر
- هرگز در زمان خاموش بودن خودرو، فرمان را بیش از حد معمول نچرخانید.
- مراقب ضربه زدن یا فشار اضافه به فرمان باشید.
- اگر هر نوع صدای غیرطبیعی یا قطعی حس کردید، سریعاً موضوع را عیب‌یابی کنید.
- هنگام تعویض یا تعمیر فرمان، قطعه را کاملاً فابریک و با ابزار مخصوص جابجا کنید.
